Автоматизированный регистратор данных CHCNAV H960

CHCNAV H960 – устройство для автоматизированного сбора, хранения и передачи данных от геотехнических датчиков (рисунок 1). Регистратор предназначен для продолжительной работы на удалённых объектах без постоянного присутствия специалистов.

H960 может использоваться в составе систем мониторинга деформационных процессов гидротехнических сооружений, горнодобывающих объектов, оползневых участков, строительных площадок и объектов транспортной инфраструктуры.

Регистратор выполняет централизованный опрос подключённых датчиков, сохраняет результаты измерений во внутренней памяти и передаёт их на сервер системы мониторинга для последующей обработки и анализа.

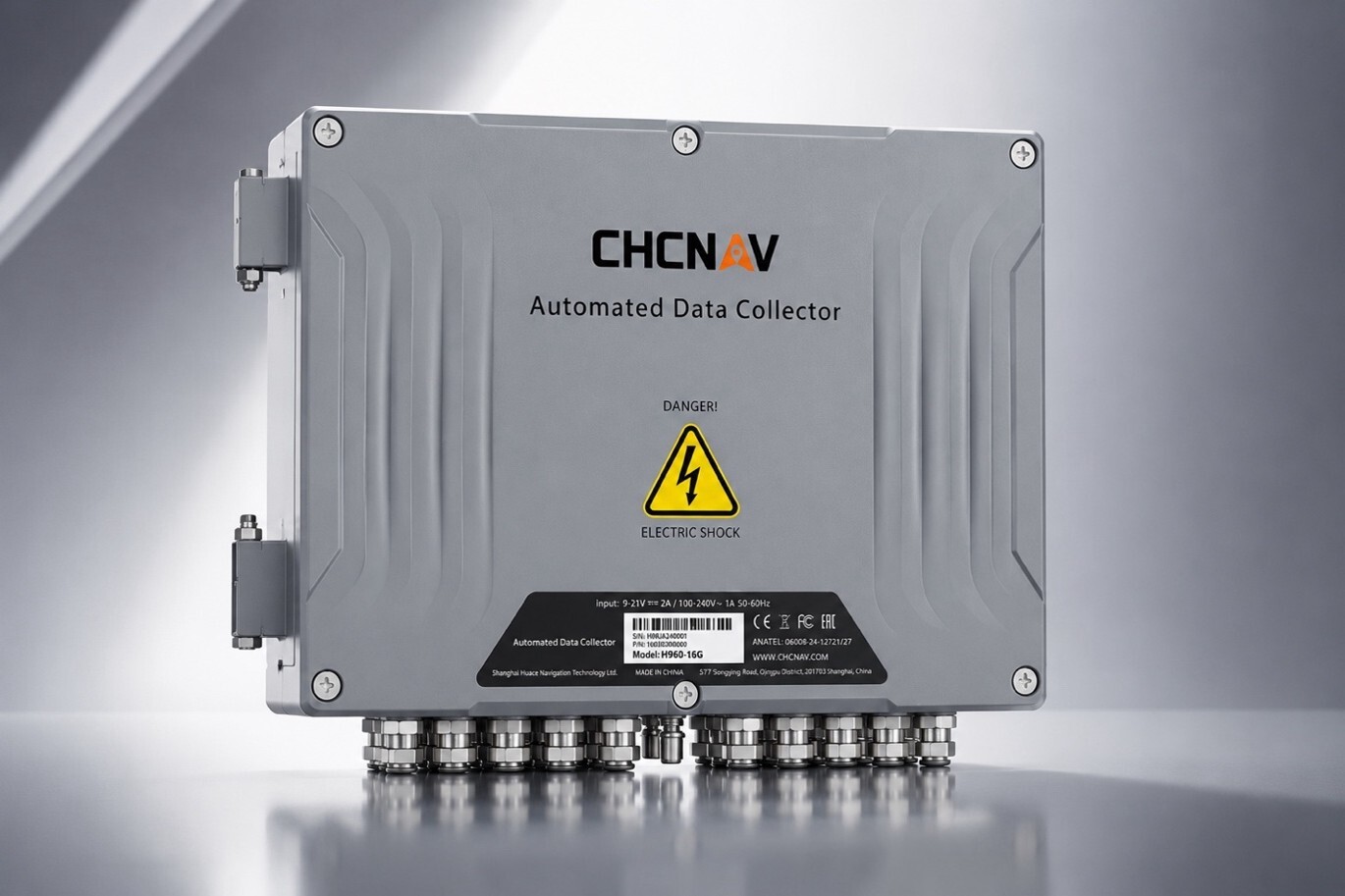

Рисунок 1 – Автоматизированный регистратор данных CHCNAV H960

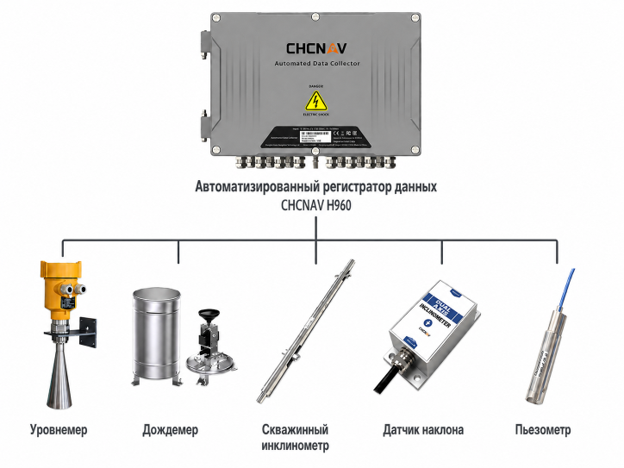

К CHCNAV H960 может быть подключено следующее геотехническое оборудование (рисунок 2):

• пьезометры;
• инклинометры;
• датчики наклона;
• уровнемеры;
• дождемеры;
• датчики напряжений и деформаций;
• датчики раскрытия трещин;
• другие датчики с поддерживаемыми типами выходных сигналов.

Рисунок 2 – Подключаемые датчики

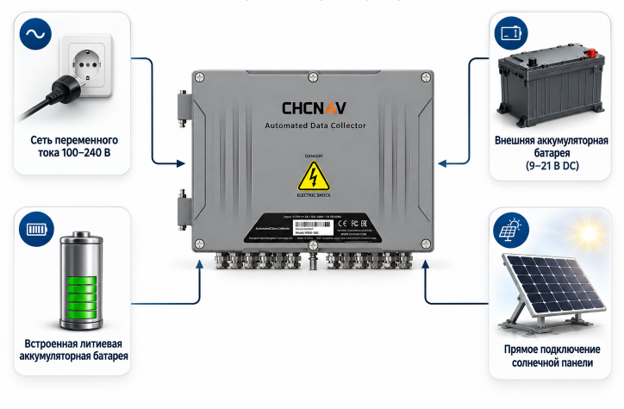

CHCNAV H960 поддерживает несколько вариантов электропитания (рисунок 3):

• сеть переменного тока 100–240 В;
• источник постоянного тока 9–21 В;
• встроенная литиевая аккумуляторная батарея;
• прямое подключение солнечной панели.

Рисунок 3 – Варианты электропитания

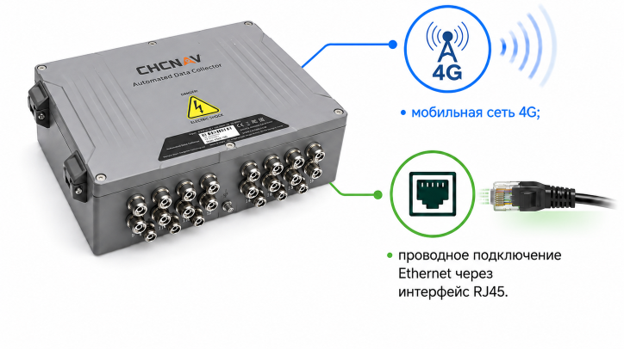

Передача данных с регистратора выполняется по двум основным каналам связи (рисунок 4):

• мобильная сеть 4G;
• проводное подключение Ethernet через интерфейс RJ45.

Рисунок 4 – Каналы передачи данных

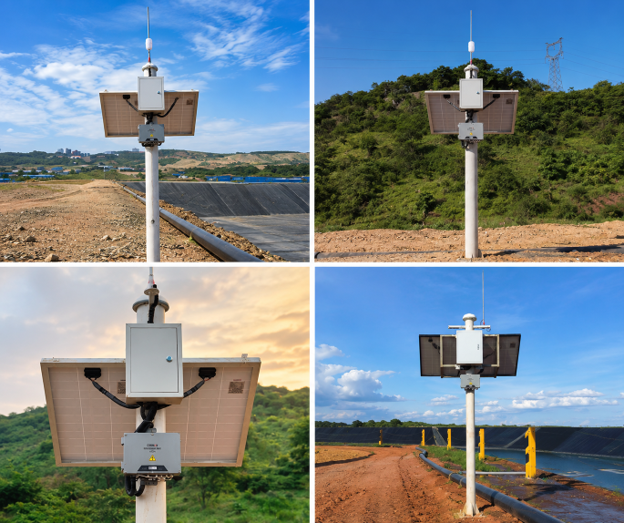

Установка H960 допускается непосредственно на открытом воздухе без дополнительного защитного шкафа, так как конструкция рассчитана на работу в условиях повышенной влажности, запылённости и грозовой активности (рисунок 5).

Рисунок 5 – Примеры установки оборудования на объектах
